Hiện nay, nhu cầu sử dụng thiết bị nóng lạnh ngày càng tăng cao. Bình nước nóng đã xuất hiện trên thị trường Việt Nam hơn 10 năm qua và ngày càng được cải tiến về cấu trúc và công nghệ để mang lại hiệu quả tối ưu cho người dùng. Hãy cùng khám phá cấu tạo và nguyên lý hoạt động của bình nóng lạnh trong nội dung dưới đây nhé.
Xem thêm: Mẫu hợp đồng thi công điện nước
Bình nóng lạnh là gì?
Bình nước nóng lạnh là thiết bị điện sử dụng ở trong phòng tắm của nhiều gia đình. Bình nước nóng có chạy bằng năng lượng mặt trời, chạy bằng điện, bằng gas. Với công dụng làm tăng nhiệt độ nước đầu vào để phục vụ cho mục đích sinh hoạt trong gia đình.
Thường thì cấu tạo bình nóng có 5 thành phần chính. Đó là vỏ, phần nhiệt, ruột bình, rơ le nhiệt bảo vệ. Cuối cùng là phần bảo ôn. Hãy cùng tìm hiểu ngay cấu tạo bình nóng lạnh ngay.
Nguyên lý hoạt động bình nóng lạnh
Cũng tương tự chiếc ấm đun nước siêu tốc bằng điện. Thông qua việc sử dụng điện trở mang công suất lớn như 1500W, 2500W đến 6000W để làm nóng nước lên. Dù cấu tạo bình nóng lạnh có tân tiến, hiện đại hơn. Nhưng nguy cơ giật, nguy hiểm của hai loại này đều như nhau.
Nguyệt lý hoạt động bình nước nóng là khi nhiệt độ nước trong bình ở mức bình thường, role nhiệt bình sẽ ở trạng thái mạch điện sợi đốt nóng. Do đó, chúng ta cần bật aptomat cấp điện cho sợi và bình. Sau đó bắt đầu hoạt động, đèn cũng báo đỏ.
Tương tự như chiếc ấm đun nước siêu tốc bằng điện, bình nước nóng sử dụng điện trở có công suất lớn như 1500W, 2500W đến 6000W để làm nóng nước. Dù cấu tạo của bình nước nóng có được cải tiến hiện đại hơn, nhưng nguy cơ giật điện và nguy hiểm của hai loại này đều tương đương nhau.
Nguyên lý hoạt động của bình nước nóng là khi nhiệt độ nước trong bình xuống mức nhất định, điện trở sẽ được kích hoạt để đốt nóng nước. Điện trở này được cấp điện qua aptomat cho sợi và bình. Một khi hoạt động bắt đầu, đèn báo sẽ chuyển sang màu đỏ. Nước trong bình sẽ dần dần nóng lên đến nhiệt độ đã được thiết lập trước đó. Khi nhiệt độ nước đạt đến mức nhất định, rơ le nhiệt sẽ đóng mạch để tiếp tục đốt nóng nước.
Quá trình này lặp đi lặp lại nhằm duy trì nhiệt độ của nước trong bình, phục vụ cho nhu cầu sử dụng. Vật liệu làm rơ le nhiệt được thiết kế để chịu được sự mở rộng nhiệt độ đặc biệt, điều này giúp bảo vệ sợi đốt tránh hỏng nhanh chóng. Tuy nhiên, các chất đá vôi, cặn bẩn, oxit sắt trong nước có thể kết tủa và lắng đọng dưới đáy bình, gây bám dính trên sợi đốt và làm giảm tuổi thọ của bình.
Vì vậy, nên chú ý thay thường xuyên thanh lọc hoặc xử lý nước để kéo dài tuổi thọ và đảm bảo hiệu suất của thiết bị.

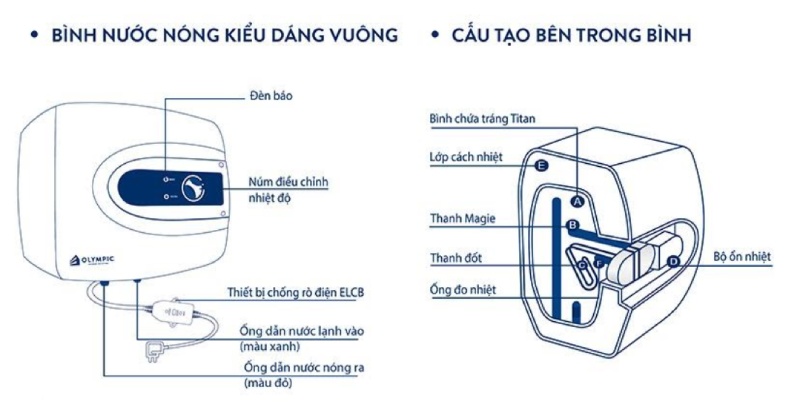

Cấu tạo của bình nóng lạnh
Lõi bình nóng lạnh có 2 loại
- Lõi tráng men bảo vệ chống ăn mòn là loại lõi được sử dụng rộng rãi hiện nay trong sản xuất bình nóng lạnh. Chúng được làm từ thép tấm đặc biệt được tráng men và đưa vào lò đun nóng ở nhiệt độ khoảng 800 độ C. Ở nhiệt độ này, men thủy tinh trên bề mặt thép sẽ nóng chảy và thẩm thấu vào, tạo thành một lớp men bền vững, bảo vệ lõi bình không bị ăn mòn trong quá trình sử dụng.
- Lõi không tráng men không còn được sản xuất rộng rãi do gây hư hỏng nhanh chóng cho bình nóng lạnh.
Lớp cách nhiệt
Lớp xốp giữ nhiệt tạo thành từ Polyurethane (PU) được bơm vào khoảng trống giữa lõi, nhựa bình nóng lạnh. Với mật độ cao để giữ nhiệt và tránh tối đa mất nhiệt khi đang đun nước nóng trong bình. Để tiết kiệm điện năng.
Vỏ bình nóng lạnh
Vỏ bình nóng lạnh thường được sản xuất từ nhựa cao cấp với các loại bình mang dung tích nhỏ. Còn các loại bình có dung tích lớn thêm 1 lớp thép sơn tĩnh điện.
Thanh gia nhiệt
Phần chính và cần thiết nhất trong bình nóng lạnh chính là thanh gia nhiệt. Thanh này thường được làm bằng đồng hoặc hợp kim. Thanh gia nhiệt phải bảo đảm cách điện tốt, truyền nhiệt tốt và thời gian sử dụng dài.
Thanh Magiê
Để tránh hiện tượng ăn mòn khi tiếp xúc trực tiếp với nước, các điểm tiếp xúc của bình nóng lạnh có thể bị thủng và gây ra những hậu quả nghiêm trọng đối với người sử dụng. Do đó, việc sử dụng thanh Magie là một giải pháp an toàn để bảo vệ bình nóng lạnh tránh bị ăn mòn và kéo dài tuổi thọ của lõi bình.
Các nhà sản xuất đã áp dụng các chất hóa học vào bình nóng lạnh để phản ứng với các tạp chất có thể có trong nước, ngăn chặn sự tích tụ cặn và ăn mòn hóa học tại các mối hàn. Tuy nhiên, sau một thời gian sử dụng, cần thay thế định kỳ thanh Magie để duy trì hiệu quả và an toàn cho bình nóng lạnh.
Bộ ổn định và điều khiển nhiệt độ
- Chức năng điều khiển: Khi có nhiệt độ đạt trung bình là 750C thì rơ le nhiệt tự động ngắt. Không cấp điện cho thanh gia nhiệt. Trường hợp nhiệt độ giảm xuống thì rơ le nhiệt lại tự động cấp điện trở lại cho thanh gia nhiệt.
- Chức năng bảo vệ: Nếu chức năng thứ 1 có vấn đề, không thể làm nhiệm vụ ngắt điện tại nhiệt độ 750C. Chức năng này sẽ hoạt động cũng như cắt điện của toàn bộ hệ thống điện. Mang lại sự an toàn cho thiết bị cũng như người dùng. Khi chức năng thứ 2 được kích hoạt thì bình nóng lạnh sẽ mang hiện tượng vận hành không bình thường. Lúc này bạn phải kiểm tra trước khi cài đặt rơ le bảo vệ.
Dây điện nguồn
Dây điện nguồn thường thiết kế gắn liền với bộ chống giật. Nếu có sự xuất hiện dòng dò lớn hay bằng 15mA. Lúc này bộ chống giật tự động ngắt không làm nhiệm vụ cấp điện cho bình. Để bảo đảm an toàn cho thiết bị và người.
ELCB thường hay bị lầm tưởng với thiết bị CB chính là cầu dao tự động chống ngắt mạch. Có ý nghĩa ngắt điện khi sự cố ngắn mạch điện. Còn ECLB lại là thiết bị điện hỗ trợ thêm, dùng để phát hiện dòng điện bị rò rỉ khi chạy trong một mạch điện. Trường hợp có sự cố tự động ngắt điện trên nguyên lý đòng điện so lệch giữa dây N và dây pha.

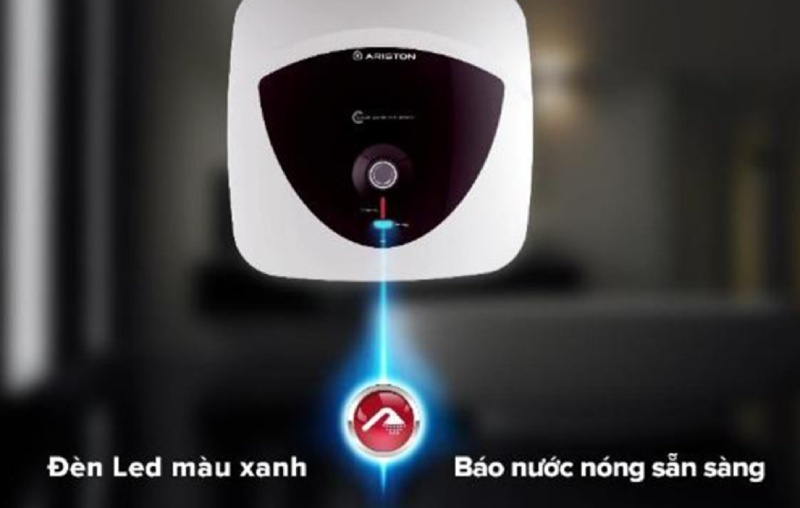

Đèn hiển thị
Đèn này có nhiệm vụ giúp người dùng biết bình nóng lạnh có hoạt động hay không. Đèn này thường được gắn trong bộ Rơle nhiệt.

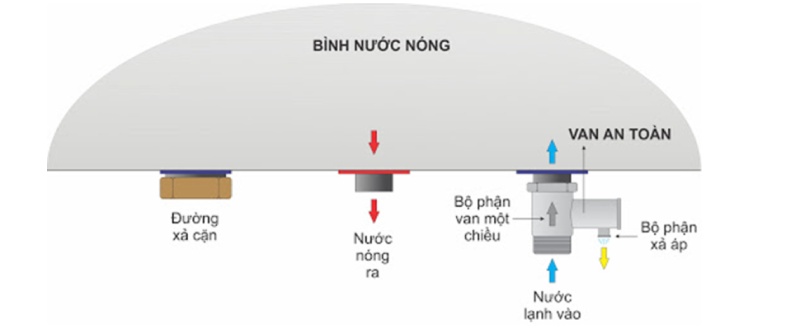

Đường nước vào và ra
Đường nước vào ra được thiết kế với hệ thống ren lớn, giúp đầu nối dây được chắc chắn. Màu xanh chỉ đầu cấp nước lạnh, màu đỏ chỉ đầu nước nóng ra. Đầu lắp van an toàn và khống chế nước cấp chi bình theo 1 chiều.
Van xả 1 chiều và van an toàn
Chức năng an toàn, xả nước khi bình gặp sự cố tăng áp suất ngoài ý muốn. Vì lý do nào đó mà rơ le nhiệt bị hỏng không tự ngắt dẫn đến bình nước được cấp điện liên tục. Khi đó van sẽ tự động xả bớt áp lực chống nổ bình nóng lạnh.
Chức năng vận hành, chỉ có nước đi vào bình mà không cho nước đi theo chiều ngược lại. Kể cả khi nguồn cấp nước hệ thống hết trong bình. Thì lượng nước vẫn đủ để có thể ngập kín thanh đốt. Do đường nước bên nóng ra có vị trí cao hơn vị trí lắp thanh đốt.
Trên đây là nội dung thông tin về cấu tạo và nguyên lý hoạt động bình nóng lạnh. Hi vọng thông tin này sẽ hữu ích cho bạn. Nếu có vấn đề gì thắc mắc, hãy để bình luận lại dưới bài viết này nhé. Xin cảm ơn.
